Granalladoras de Gancho giratorio o Carga suspendida o Polipasto

Hanger type shot blasting machine; Hanger shot blasting machine; Granalladora de carga suspendida;

    Las máquinas de Granalladora de gancho o Granalladora carga colgante o Granalladora de Colgar o Granallado de carga suspendida o Polipasto, con perchas giratorias son casi los tipos más versátiles de máquinas de granallado de acabado que, por lo general, están diseñadas para manejar cargas mixtas de componentes medianos y grandes, adecuadas para el tratamiento de superficies para eliminar óxido, incrustaciones, arena y desbarbado de piezas de aluminio, descalcificación de forjados y lijado de piezas de fundición, especialmente acabado de Granalladora de Colgar de piezas de trabajo frágiles y sensibles cuya forma o tamaño es demasiado delicado para voltear mezclado en carga a granel, para la preparación previa para la línea de pintura o revestimiento.

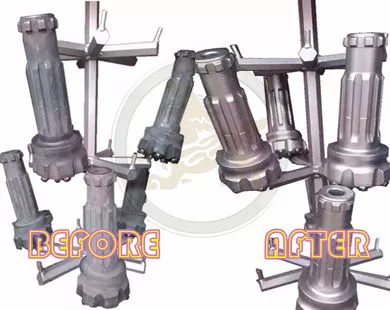

    Los sistemas de Granalladora de gancho industrial o Granalladora de Colgar o Granalldo de carga suspendida o Granalladora de polipastos, de perchas giratorias no requieren ninguna base de cimentación y el lado principal de rotación vertical de la cámara instalada de ruedas de granallado que pueden cubrir 360 grados. Las piezas de trabajo se cuelgan individualmente o se agrupan en el gancho giratorio dentro de la cámara y se transportan a la cámara de granallado a través del soporte I, Y.

Características de granallado:

  • Limpieza versátil de material, tamaño y peso con alta eficiencia;
  • Perfecto de consistencia de acabado de limpieza de superficies;
  • No se requiere base de cimentación;
  • Sin contaminación para la protección del medio ambiente;

Aplicaciones de granalladora:

  • Fundicion: Desarenado y desbarbado del acabado de fundición;
  • Fragua: Desbarbado y homogeneización de la superficie de fundición;
  • Presión de aluminio: Refrescar la superficie de fundición a presión;
  • Gas cilidros: Rugosidad y limpieza de superficies para pintar o revestir;
  • Estructura metálica: Superficie de limpieza para soldar, cortar, taladrar, etc.
  • Shot-Peening: Aumentar la resistencia al estrés y la fatiga de los componentes;
  • Personalizado: Limpieza de superficies de óxido, caucho, arena, etc.

Técnica de la máquina de granallado con gancho o Polipasto:

1. Turbinas de Granallado de alta eficiencia

  • Estructura de carcasa compacta, mayor vida útil de las cuchillas, menor mantenimiento;
  • Resistencia al desgaste mejorada con bajo ruido y vibración de trabajo;
  • Capacidad de granallado de alta velocidad con más uso de abrasivo reciclado;
  • Ángulo de voladura, velocidad y ahorro de energía óptimos;

Más información…

Máquina de Granallado para Shot Peening para muelles; Shot peening machine; Máquina de granallado; Máquina de granalladora;

2. Sala de granallado:

shot blasting machine, granalladora;
  • Diseño de sala de granallado con CAD (diseño asistido por computadora) alcance del mejor ángulo y distancia de granallado;
  • Sala de voladura de perfiles resistentes y placas de 10 mm;
  • El uso de áreas calientes de voladura directa de acero de fundición mejorado con resistencia al desgaste;
  • Otra área con acero al manganeso 65 para mayor protección;
  • La puerta y los ganchos utilizan bandas de goma para sellar;
  • Las puertas principales pueden abrirse manual o neumáticamente;

3. Sistema de ganchos o Polipasto para colgar:

  • Ganchos individuales o múltiples disponibles;
  • El gancho dentro de la sala de voladura con 360 grados de auto-rotación;
  • Los ganchos giran con velocidad variable controlada;
  • La capacidad de elevación puede alcanzar los 10,000kgs.

Parámetros del granallado de Gancho giratoria

Modelo SH1270 SH1611 SH1812
Workable Diameter*Height
∮700*1200mm
∮1000x1600mm
∮1200x1800mm
Peso máximo
600KGS
800KGS
1000KGS
Capacidad de voladura
2*120kg/min
2*180kg/min
2*180kg/min

4. Sistema de reciclaje y purificación de abrasivos:

  • Recolección y transporte de abrasivo al elevador mediante transportador de tornillo;
  • El elevador eleva el abrasivo al separador;
    • Cubo de fundición;
    • El dispositivo de tensión evita el deslizamiento del cinturón;
  • El separador adopta la tecnología DISA y Pangborn;
    • 3 clases de abrasivo separador;
    • El alcance eficiente del 99,5%
  • Tolva de abrasivo para acumulación de abrasivo;
  • Control de válvula electromagnética de flujo abrasivo;

5. Sistema de recolección de polvo:

  • Colector de polvo tipo cartucho;
  • El alcance eficiente del 99,9%;
  • Muy fácil de reemplazar los filtros de cartucho;
  • Silenciador para minimizar el ruido;
  • Plataforma de mantenimiento;

6. Sistema de control eléctrico:

  • PLC (controlador lógico programable) para un proceso automático;
  • Enclavamiento de seguridad para el funcionamiento;
  • El panel de control HMI (interfaz hombre-máquina);
  • Protección IP65 para armario de distribución;
    Aire acondicionado;

Relacionar la máquina de granallado

Síguenos en LinkedinYoutubeFacebookInstagram, etc.

  • Ciclos eléctricos de 230 V/3hz/60 Hz o 380 V/3hz/50 Hz
  • PLC/HMI (control de pantalla táctil)
  • Indicador de nivel de abrasivo
  • Reponedor Automático
  • Transportador de carga y/o Take away
  • Puertas abatibles de descarga neumática

No dude en contactarnos para más detalles:
