Granalladora de Gancho de Carrusel

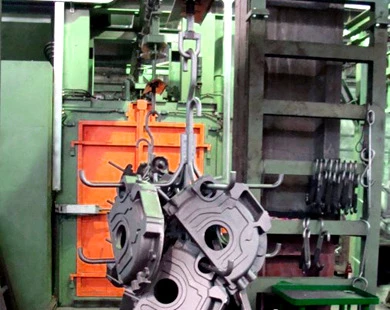

  Máquina de granalladora de gancho de carrusel o granallado de carga suspendida con suspensión de monorraíl, diseñada para tratar piezas de trabajo suspendidas en un gancho giratorio. Los máquina de granallado de gancho tipo carrusel se distribuyen en un sistema de monorriel de bucle sin fin por encima de la cabeza.   Las máquina de granalladora de gancho  tipo carrusel suspensión están entre los tipos más flexibles. El propósito se utiliza para eliminar óxido, escamas, arena y rebabas de muchos tipos de piezas de trabajo. Las máquina de granallado de circuito cerrado carrusel suspensión también se utilizan para el chorro de acabado de piezas de trabajo sensibles o para desbastar las superficies de las piezas de trabajo para el posterior recubrimiento con las piezas de trabajo que no pueden voltearse.   La carga y descarga de piezas de trabajo se llevan a cabo durante la fase de procesamiento de la máquina de granallado.   El movimiento de los ganchos a través de la máquina de granalladora de gancho tipo carrusel se realiza a través de un transportador aéreo motorizado, que puede avanzar a intervalos (puertas neumáticas) o continuamente (cortinas de contención de caucho múltiple).

Características de granallado:

  • Limpieza versátil de material, tamaño y peso con alta eficiencia;
  • Perfecto de consistencia de acabado de limpieza de superficies;
  • No se requiere base de cimentación;
  • Sin contaminación para la protección del medio ambiente;

Aplicaciones de granalladora:

  • Fundicion: Desarenado y desbarbado del acabado ;
  • Fragua: Desbarbado y homogeneización de la superficie;
  • Aluminio: Refrescar la superficie de fundición a presión;
  • Cilidros: Rugosidad y limpieza para pintar o revestir;
  • Estructura: Superficie de limpieza para soldar, cortar, taladrar, etc.
  • Shot-Peening: Aumentar la resistencia al estrés y la fatiga de los componentes;
  • Personalizado: Limpieza de óxido, caucho, arena, etc.

Técnica de la máquina de granallado con gancho circuito cerrado carrusel:

Turbinas de Granallado de alta eficiencia:

  • Estructura de carcasa compacta, mayor vida útil de las cuchillas, menor mantenimiento;
  • Resistencia al desgaste mejorada con bajo ruido y vibración de trabajo;
  • Capacidad de granallado de alta velocidad con más uso de abrasivo reciclado;
  • Ángulo de voladura, velocidad y ahorro de energía óptimos;
shot blasting machine, granalladora;

Sala de granallado:

  • Diseño de sala de granallado con CAD (diseño asistido por computadora) alcance del mejor ángulo y distancia de granallado;
  • Sala de voladura de perfiles resistentes y placas de 10 mm;
  • El uso de áreas calientes de voladura directa de acero de fundición mejorado con resistencia al desgaste;
  • Otra área con acero al manganeso 65 para mayor protección;
  • La puerta y los ganchos utilizan bandas de goma para sellar;
  • Las puertas principales pueden abrirse manual o neumáticamente;
Máquina de Granallado tipo Carrusel

Sistema de ganchos o Polipasto para colgar:

  • El transportador aéreo continuo con ganchos;
  • Velocidad constante de la cadena suspendida mediante control variable;
  • Integrado con pintura de salida o línea de revestimiento;
  • La velocidad del transportador de cadena monorraíl concuerda con el estándar de superficie y antes o después de la salida de la línea;
  • Úselo especialmente para las formas pequeñas, medianas y complicadas;
  • Los ganchos giran automáticamente 360 grados en el interior;
  • La capacidad de elevación puede alcanzar los 10,000kgs.
Granalladora de gancho carrusel;
Granalladora de gancho carrusel;
Granalladora de gancho carrusel;
Granalladora de gancho carrusel;
Granalladora de gancho carrusel;

Parámetros de granallado de Gancho de carrusel

Modelo CSH-1270 CSH-1610 CSH-1812
Workable Diameter*Height
∮700*1200mm
∮1000x1600mm
∮1200x1800mm
Peso máximo
600KGS
800KGS
1000KGS
Capacidad de voladura
2*250kg/min
4*250kg/min
6*250kg/min

Elevador y Transportador de Tornillo:

  • Recolección y transporte de abrasivo al elevador mediante transportador de tornillo;
  • El elevador eleva el abrasivo al separador;
    • Cubo de fundición;
    • El dispositivo de tensión evita el deslizamiento del cinturón;

Separador:

  • El separador adopta la tecnología DISA y Pangborn;
    • 3 clases de abrasivo separador;
    • El alcance eficiente del 99,5%
  • Tolva de abrasivo para acumulación de abrasivo;
  • Control de válvula electromagnética de flujo abrasivo;

Sistema de recolección de polvo:

  • Colector de polvo tipo cartucho;
  • El alcance eficiente del 99,9%;
  • Muy fácil de reemplazar los filtros de cartucho;
  • Silenciador para minimizar el ruido;
  • Plataforma de mantenimiento;

Sistema de control eléctrico:

  • PLC (controlador lógico programable) para un proceso automático;
  • Enclavamiento de seguridad para el funcionamiento;
  • El panel de control HMI (interfaz hombre-máquina);
  • Protección IP65 para armario de distribución;
    Aire acondicionado;
  • Ciclos eléctricos de 230 V/3hz/60 Hz o 380 V/3hz/50 Hz
  • PLC/HMI (control de pantalla táctil)
  • Indicador de nivel de abrasivo
  • Reponedor Automático
  • Transportador de carga y/o Take away
  • Puertas abatibles de descarga neumática
